Мембранни елементи

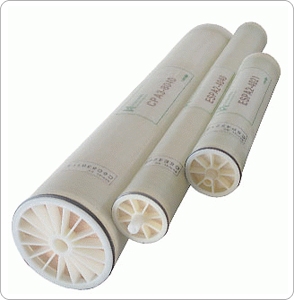

Рулонни мембранни елементи,
произведени от компания OSMONICS (USA)
Компанията OSMONICS (USA) е водещ производител на оборудване и компоненти за филтриране и разделяне на течни среди. Едно от приоритетните направления на нейната дейност е производството на висококачествени рулонни мембранни елементи с марките OSMO® и Desal®.
Широкият асортимент от рулонни мембранни елементи Desal® включа елементи практически за всички процеси за мембранно разделяне: микрофилтрация, ултрафилтрация, нанофилтрация иобратна осмоза.
Голямото разнообразие на типовете мембрани (около 30), видовете изпълнения на рулонните елементи, а също така редицата иновационни разработки, налични в актива на компанията OSMONICS, позволяват да се предложи на клиента ефективно решение за повечето задачи, свързани с разделянето и пречистването на течности. Например, компанията OSMONICS е разработила и серийно произвежда такива новаторски продукти DESAL®, като:
- термоустойчиви обратноосмотични и нанофилтриращи елементи DURATHERM® с работна температура за водни разтвори до 90°С!!!;
- мембранни елементи "санитарно изпълнение" DURASAN®;
- мембранни елементи с търговско и промишлено приложение с хидравлически гладък селективен слой, благодарение на който значително е снижена вероятността от замърсяване на повърхността на мембраната с колоидни и органични вещества;
- хидрофилни микро- и ултрафилтриращи елементи за пречистване на водата от нефтопродукти (с показатели, изключващи замърсяването на мембранната повърхност с нефтопродукти);
- химически устойчиви мембранни елементи, способни да работят при рН<1>12.
Мембранното разделяне позволява водата да бъде пречистена от:
- при микрофилтрация – бактерии, вируси, механически примеси;
- при ултрафилтрация - белтъчини, скорбяла, вируси, колоидни окиси на силиция, желатин, органични вещества, бактерии, оцветители, мазнини, частици от бои;
- при нанофилтрация - скорбяла, захари, пестициди, хербициди, пирогени, дву- и поливалентни йони, органични вещества, БПК, ХПК, тежки метали, миещи средства, оцветители;
- обратна осмоза – метални йони, киселини, захари, водни разтвори на соли, оцветители, природни смоли, едновалентни йони, БПК, ХПК.
За намаляване на транспортните разходи, недопускане на бактериален ръст, увеличаване на срока на съхранение и експлоатация мембранните елементи Desal® преминават 100% контрол на изпитателен стенд и изсушаване след теста.
Мембранните елементи Desal® се характеризират с висока производителност и селективност, сравнително невисоко работно налягане, устойчивост към повишени температури, голям срок на експлоатация. Произвеждат се практически с всички стандартни типове размери и са конструктивно съвместими с елементите на повечето други производители.
Асортимент от мембранни елементи Desal®:
Обратноосмотични мембранни елементи
|
Продукт |
Префикс |
Средна селективност по NaCl, % |
Работно налягане на потока |
Работен диапазон, |
Сфера |
|
Серия-А |
AD AE |
99.5% 99.2% |
800psi (5 516 кРа) |
4.0 -11.0 |
Опресняване на морска вода. |
|
Серия-А |
AG |
99.5% |
255psi (1 551 кРа) |
4.0 -11.0 |
Намаляване на солесъдържанието на водата. Премахване на разтворени силициеви окиси. |
|
Серия-А Ниско-напорни |
AK |
99.0% |
115psi (793 кРа) |
4.0 -11.0 |
|
|
Серия-S Високо-напорни |
SC |
99.0% |
800psi3 (5 516 кРа) |
2.0 -11.0 |
Намаляване на солесъдържанието на водата. Пречистване на отпадъчни води. Премахване на вещества с органичен произход. Концентриране на промишлени потоци. |
|
Серия-S Високо- селективни |
SE |
99.0% |
425psi (2 930 кРа) |
||
|
Серия-S |
SG |
98.5% |
255psi (1 551 кРа) |
||
|
Серия |
TFM |
|
|
|
|
Ацетатцелулозни мембранни елементи
|
Продукт |
Префикс на модела |
Средна селективност 1 по NaCl, % | Работно налягане на потока 2 | Работен диапазон pH |
Сфера на използване |
| Серия-CA Високо- селективни |
CD | 98.5% | 800psi (5 516 кРа) |
5.0 -6.5 | Намаляване на солесъдържанието на водата. Пречистване на отпадъчни води. Концентриране на промишлени потоци. |
| Серия-CA | CE | 97.5% | 255psi (1 551 кРа) |
||
| Серия-CA Високо- производителни |
CG | 93.0% | 115psi (793 кРа) |
1. Селективността по NaCl е определяна в условията на стандартен тест, описани в спецификациите на конкретната серия мембрани.
2. Поток 20-24 GFD (34-41 литра/кв.метър/час) за води с повишено солесъдържание, за морска вода 15 GFD (26 литра/кв.метър/час).
3. Налягане 800 psi за морска вода в стандартни условия.
· Максималната температура за елемент от стандартна конструкция с тънкослойни мембрани е 50oС (122oF). По-високотемпературна конструкция се използва за някои типове тънкослойни мембрани. Максималната температура за мембрани от серията CA е 30oС (86oF).
· Устойчивостта към хлор: 1000 ppm-час (А-серия); 500 ppm-час (S-серия); 1ppm постоянно (CA-серия).
Нанофилтриращи мембранни елементи
Тънкослойни мембрани елементи
|
Продукт |
Префикс на модела |
Рейтинг | Работен диапазон pH |
Хлоро- устойчивост |
Сфера на използване |
| Серия-D | DK DL |
150-300 далтона за глюкоза и захароза
|
2-11 | 1000 ppm-час | Разделяне на смеси. Пречистване на отпадъчни води. Разделяне на водно-маслени емулсии. Омекотяване на води. Премахване на цветност. |
| Серия-H Омекотяващи |
HL | 150-300 далтона за глюкоза и захароза |
3.0-9.0 | Свободен <0.1 ppm="" br=""> |
Омекотяване на води. Премахване на цветност. Понижаване на THM потенциала. |
· Мембраните от серия-D могат да работят при pH<1.
· Максималната температура за елемента от стандартна конструкция с тънкослойни мембрани е 50oС (122oF). По-високотемпературна конструкция се използва за някои типове тънкослойни мембрани.
Ултрафилтриращи мембранни елементи
Мембранни елементи от полисулфон
|
Продукт |
Префикс на модела |
Рейтинг | Работен диапазон pH |
Хлоро- устойчивост |
Сфера на използване |
| Серия-P | PW | Отсечка 10000 далтона по ПЕГ и 95% селективност по Цитохром-с |
2-11 | 5000+ ppm-дни | Фракциониране на суроватка. Доочистване на свръхчиста вода. Извличане на ПВА. Концентриране на белтъчини. |
Тънкослойни мембрани елементи
|
Продукт |
Префикс на модела |
Рейтинг | Работен диапазон pH |
Хлоро- устойчивост |
Сфера на използване |
| Серия-G | GE | Отсечка 1000 далтона по ПЕГ |
2-11 | 20-50 ppm-дни | Химическо пречистване. Снижаване на цветността / окисляемостта. Разделяне на потоци. Предподготовка преди ОО. Пречистване на отпадъчни води. Отстраняване на колоидно желязо/силиций. Разделяне на водно-маслени емулсии. |
| GH | |||||
| Отсечка 2500 далтона по ПЕГ |
20-50 ppm-дни | ||||
| GK | Отсечка 3500 далтона по ПЕГ |
1000 ppm-дни | |||
| GM | Отсечка 8000 далтона по ПЕГ |
1000 ppm-дни | |||
| GN | Отсечка 10000 далтона по ПЕГ |
1000 ppm-дни |
· Максималната температура за елемента от стандартна конструкция с тънкослойни мембрани е 50oС (122oF). По-високотемпературна конструкция се използва за някои типове тънкослойни мембрани.
Микрофилтриращи мембранни елементи
Мембранни елементи от PVDF
|
Продукт |
Префикс на модела |
Размер на порите |
Работен диапазон pH |
Хлоро- устойчивост |
Сфера на използване |
| Серия-J | JX | 0.30 микрона |
2-11 | 5000+ ppm-дни | Премахване на дисперсни частици. Рекуперация на катийонни на електроутаяващи се оцветители. |
Мембранни елементи от полисулфон
|
Продукт |
Префикс на модела |
Размер на порите |
Работен диапазон pH |
Хлоро- устойчивост |
Сфера на използване |
| Серия-E | EW | 0.04 микрона |
2-11 | 5000+ ppm-дни | Доочистване на свръхчиста вода. Премахване на дисперсни частици. |
Хидрофилни микро/ултрафилтриращи мембранни елементи от ПАН
|
Продукт |
Префикс на модела |
Рейтинг | Работен диапазон pH |
Хлоро- устойчивост |
Сфера на използване |
| Серия-М | MW | Отсечка 50-100 далтона по ПЕГ |
2-10 | <1000 ppm-="" br=""> | Разделяне на смеси "вода-въглеводороди". Рекуперация на органични разтворители. |
Обратноосмотични нисконапорни мембранни елементи Desal® TFM с диаметър 1.8"
Нисконапорните рулонни обратноосмотични елементи Desal®TFM са предназначени за високоефективно пречистване на питейни води.
Типово работно налягане: 4-5 бара.
Максимално работно налягане: 17 бара.
Максимална температура: 35°С.
Диапазон за pH: 4-11.
Спецификация на елементите
|
Модел |
Номинална производителност* |
Селективност* % |
|
| л/денонощие |
л/час |
||
| ТFM-36 |
136 |
5.7 |
98 |
| ТFM-50 |
190 |
7.9 |
98 |
| ТFM-75 |
284 |
11.8 |
96 |
| ТFM-100 |
380 |
15.8 |
96 |
| * при следните условия: разтвор на NaCl с концентрация 500 мг/л; температура - 25 °С; работно налягане - 4 бара; след предварителна работа на елемента в продължение на 24 часа; производителността на отделния елемент може да се изменя в границите на 15%. |
Размери на елемента*
|
Модел |
A |
B |
C |
D |
E |
| TFM-36 |
45.7 |
298.5 |
254.0 |
22.2 |
17.2 |
| TFM-50 |
45.7 |
298.5 |
254.0 |
22.2 |
17.2 |
| TFM-75 |
45.7 |
298.5 |
254.0 |
22.2 |
17.2 |
| TFM-100 |
45.7 |
298.5 |
254.0 |
22.2 |
17.2 |
| * всички размери са представени в милиметри |
Нанофилтриращи нисконапорни мембранни елементи Desal® HL1812T
Нанофилтриращите мембранни елементи Desal® HL се характеризират с висока задържаща способност по отношение на незаредените органични молекули с молекулярна маса над 150-300 далтона. Притежават висока селективност предимно по отношение на дву- и поливалентните катиони и аниони. Селективността по отношение на едновалентните йони зависи от тяхната концентрация и състав.
Нанофилтриращите нисконапорни мембранни елементи Desal® HL са предназначени за омекотяване, снижаване на цветността и окисляемостта на водата, премахване на тежките метали. Снижаването на цветността и окисляемостта на водата предпазва от образуване на тригалометани при хлориране на водата.
Типово работно налягане: 3 барa.
Максимално работно налягане: 10 барa.
Максимална температура: 50°С.
Диапазон за pH: 3-9.
Спецификация на елементите
|
Модел |
Номинална производителност |
Селективност по MgSO4, % |
|
| л/ денонощие | л/час | ||
| HL1812T | 284 | 11.8 | 96 |
| * при следните условия: разтвор на MgSO4 с концентрация 2 г/л; температура - 25°, работно налягане - 3 бар; коефициент на извличане на пермеат - 10%; стойност за рН - 7,5; след предварителна работа на елемента в продължение на 24 часа; производителността на отделния елемент може да се изменя в границите на 20%. |
Размери на елемента*
|
Модел |
A | B | C | D | E |
| HL1812T | 45.7 | 298.5 | 254.0 | 22.2 | 17.2 |
| * всички размери са представени в милиметри |
Обратноосмотични нисконапорни мембранни елементи Desal® AK с диаметър 2.5", 4", 8"
Нисконапорните рулонни обратноосмотични елементи Desal® AK се характеризират с висока селективност и много ниско работно налягане (6.9 бара). Предназначени са за деминерализация на води за питейни и стопанско-битови нужди и на води с повишено солесъдържание.
Елементът AK8040F400 се отличава с голяма работна повърхност на мембраната (37.2м2), постигната за сметка на голямата плътност на опаковката на мембраната.
Типово работно налягане: 6.9 бара.
Максимално работно налягане: 21/41 бара (съответно за моделите TF/FF).
Максимална температура: 50°С.
Диапазон за pH: 4-11.
Спецификация на елементите
| Модел | Номинална производителност |
Селективност % |
||
| м3/денонощие | л/час | средн. | мин. | |
| AK2540TF | 2.68 | 112.2 | 99.0 | 98.2 |
| AK4040TF | 8.32 | 347.0 | 99.0 | 98.2 |
| AK4040FF | 8.32 | 347.0 | 99.0 | 98.2 |
| AK8040F400 | 39.7 | 1654.0 | 99.0 | 98.2 |
| * при следните условия: разтвор на NaCl с концентрация 500 мг/л; температура - 25°С; работно налягане - 7.96 бара; коефициент на извличане на пермеат - 15%; стойност за рН - 7,5; след предварителна работа на елемента в продължение на 24 часа; производителността на отделния елемент може да се изменя в границите на 15%. |
Характеристика на елементите
| Йон | Концентрация на входа, мг/л |
Селективност* % |
| Натрий | 68.0 | 98.2 |
| Калций | 80.0 | 99.4 |
| Магнезий | 21.0 | 99.4 |
| Калий | 4.1 | 98.2 |
| Хидрокарбонати | 132.0 | 98.1 |
| Сулфати | 163.0 | 99.4 |
| Хлориди | 51.0 | 98.1 |
| Силикати | 9.3 | 97.8 |
| TDS | 528.0 | 99.0 |
| * определена при следните условия: работно налягане - 7.93 бар; коефициент на извличане на пермеат - 15%; стойност за рН - 7.5; дехлорирана водопроводна вода; след работа в продължение на 24 часа. |
Размери на елемента 1
| Модел | A | B | C | D | E | F |
| AK2540TF2 | 61.0 | 58.4 | 1016.0 | 960.1 | 27.9 | 19.1 |
| AK4040TF2 | 98.6 | 95.3 | 1016.0 | 965.2 | 25.4 | 19.1 |
| AK4040FF2 | 98.6 | 95.3 | 1016.0 | 965.2 | 25.4 | 19.1 |
| AK8040F400 | 200.2 | - | - | 1016.0 | - | 28.6 |
| 1 всички размери са представени в милиметри 2 Елемент с външна тръба за пермеата |
Нанофилтриращи нисконапорни мембранни елементи Desal® HL с диаметър 2.5", 4"
Нанофилтриращите мембранни елементи Desal® HL се характеризират с висока задържаща способност по отношение на незаредените органични молекули с молекулярна маса над 150-300 далтона. Притежават висока селективност предимно по отношение на дву- и поливалентните катиони и аниони. Селективността по отношение на едновалентните йони зависи от тяхната концентрация и състав.
Нанофилтриращите нисконапорни мембранни елементи Desal® HL са предназначени за омекотяване, снижаване на цветността и окисляемостта на водата, премахване на тежките метали. Снижаването на цветността и окисляемостта на водата предпазва от образуване на тригалометани при хлориране на водата.
Типово работно налягане: 4.8-20.7 бар.
Максимално работно налягане: 31/41 бара (съответно за моделите TF/FF).
Максимална температура: 50°С.
Диапазон за pH: 3-9.
Спецификация на елементите
|
Модел |
Номинална производителност |
Селективност по MgSO4, % |
|
| м3/ денонощие | л/час | ||
| HL2540TF | 2.95 | 123.0 | |
| HL2540FF | 2.95 | 123.0 | 98.0 |
| HL4040TF | 9.27 | 386.0 | |
| HL4040FF | 9.27 | 386.0 | |
| * при следующих условиях: разтвор на MgSO4 с концентрация 2 г/л; температура - 25°С; работно налягане - 6.96 бар; коефициент на извличане на пермеат - 10%; стойност за рН - 7,5; след предварителна работа на елемента в продължение на 24 часа; производителността на отделния елемент може да се изменя в границите на 15%. |
Размери на елемента 1
|
Модел |
A | B | C | D | E | F |
| HL2540TF | 61.0 | 58.4 | 1016.0 | 960.1 | 27.9 | 19.1 |
| HL2540FF | 61.0 | 58.4 | 1016.0 | 960.1 | 27.9 | 19.1 |
| HL4040TF | 98.6 | 95.3 | 1016.0 | 965.2 | 25.4 | 19.1 |
| HL4040FF | 98.6 | 95.3 | 1016.0 | 965.2 | 25.4 | 19.1 |
| 1 всички размери са представени в милиметри Всички елементи са с външна тръба за пермеата |
Обратноосмотични нисконапорни мембранни елементи Desal® серии AK с диаметър 3.2", 3.3"
Нисконапорните рулонни обратноосмотични елементи Desal® от серия AK са предназначени за деминерализация на води за питейни и стопанско-битови нужди с общо солесъдържание до 3 г/л.
Типово работно налягане: 4-6 бара.
Максимално работно налягане: 17 бар.
Максимална температура: 50°С.
Диапазон за pH: 4-11.
Спецификация на елементите
|
модел |
Номинална производителност |
Селективност % |
|
| м3/ денонощие | л/час | ||
| AK3308T | 0,68 | 28,4 | 96.0 |
| AK3218T | 1.74 | 72.7 | 96.0 |
| * при следните условия: разтвор на NaCl с концентрация 500 мг/л; температура - 25°С; работно налягане - 4 бар; коефициент на извличане на пермеат - 15%; стойност за рН - 7,5; след предварителна работа на елемента в продължение на 24 часа; производителността на отделния елемент може да се изменя в границите на 15%. |
Размери на елемента *
|
Модел |
A | B | C | D | E |
| AK3308T | 83.8 | 225.4 | 203.2 | 19.1 | 19.1 |
| AK3218T | 81.3 | 489.0 | 457.2 | 28.7 | 19.1 |
| * всички размери са представени в милиметри |
Обратноосмотични високоселективни мембранни елементи Desal® AG с диаметър 2.5", 4", 8"
Високоселективните рулонни обратноосмотични елементи Desal® AG се характеризират с висока селективност и ниско работно налягане (13.8 бара). Предназначени са за деминерализация на води за питейни и стопанско-битови нужди и на води с повишено солесъдържание.
Елементът AG8040F400 се отличава с голяма работна повърхност на мембраната (37.2м2), постигната за сметка на голямата плътност на опаковката на мембраната.
Типово работно налягане: 13.8 бара.
Максимално работно налягане: 21/41 бара (съответно за моделите TF/FF).
Максимална температура: 50°С.
Диапазон за pH: 4-11.
Спецификация на елементите
|
Модел |
Номинална |
Селективност |
Работна |
||
|
м3/денонощие |
л/час |
средн. |
мин. |
||
|
AG2514TF |
0.68 |
28.4 |
99.5 |
99.0 |
0.64 |
|
AG2521TF |
1.13 |
47.3 |
99.5 |
99.0 |
1.06 |
|
AG2540TF |
2.68 |
112.2 |
99.5 |
99.0 |
2.51 |
|
AG2540FF |
2.68 |
112.2 |
99.5 |
99.0 |
2.51 |
|
AG4014TF |
1.80 |
87.0 |
99.5 |
99.0 |
1.96 |
|
AG4021TF |
3.41 |
165.9 |
99.5 |
99.0 |
3.72 |
|
AG4025T |
5.50 |
229.2 |
99.5 |
99.0 |
5.10 |
|
AG4026F |
5.50 |
229.2 |
99.5 |
99.0 |
5.10 |
|
AG4040TF |
8.33 |
347.0 |
99.5 |
99.0 |
7.90 |
|
AG4040FF |
8.33 |
347.0 |
99.5 |
99.0 |
7.90 |
|
AG8040F |
34.8 |
1449.0 |
99.5 |
99.0 |
32.50 |
|
AG8040F400 |
39.7 |
1654.0 |
99.5 |
99.0 |
37.16 |
|
AG8040C |
34.8 |
1449.0 |
99.5 |
99.0 |
32.50 |
|
* при следните условия: разтвор на NaCl с концентрация 2 г/л; температура - 25°С; работно налягане - 15,551 бара; коефициент на извличане на пермеат - 15%; стойност за рН - 7,5; след предварителна работа на елемента в продължение на 24 часа; производителността на отделния елемент може да се изменя в границите на 15%. |
Характеристика на елементите
|
Йон |
Концентрация на входа, мг/л |
Селективност* % |
| Натрий | 68.0 | 99.4 |
| Калций | 80.0 | 99.8 |
| Магнезий | 21.0 | 99.8 |
| Калий | 4.1 | 99.4 |
| Хидрокарбонати | 132.0 | 99.3 |
| Сулфати | 163.0 | 99.8 |
| Хлориди | 51.0 | 99.5 |
| Силикати | 9.3 | >98.9 |
| TDS | 528.0 | 99.6 |
| * определена при следните условия: работно налягане - 13.8 бара; коефициент на извличане на пермеат - 15%; стойност за рН - 7.8; дехлорирана водопроводна вода |
Размери на елемента1
|
Модел |
A | B | C | D | E | F |
| AG2514TF2 | 61.0 | 58.4 | 355.6 | 299.8 | 27.9 | 19.1 |
| AG2521TF2 | 61.0 | 58.4 | 533.4 | 477.6 | 27.9 | 19.1 |
| AG2540TF2 AG2540FF2 |
61.0 | 58.4 | 1016.0 | 960.1 | 27.9 | 19.1 |
| AG4014TF2 | 98.6 | 95.3 | 355.6 | 304.8 | 25.4 | 19.1 |
| AG4021TF2 | 98.6 | 95.3 | 533.4 | 482.6 | 25.4 | 19.1 |
| AG4025T2 | 98.6 | 95.3 | 635.0 | - | - | 15.9 |
| AG4026F2 | 98.6 | 95.3 | 667.0 | - | - | 15.9 |
| AG4040TF2 AG4040FF2 |
98.6 | 95.3 | 1016.0 | 965.2 | 25.4 | 19.1 |
| AG8040F AG8040F400 |
200.2 | - | - | 1016.0 | - | 28.6 |
| 1 всички размери са представени в милиметри 2 Елемент с външна тръба за пермеата |
Размери на елемента Нисконапорните рулонни обратноосмотични елементи от серия AK са предназначени за деминерализация на води за питейни и стопанско-битови нужди с общо солесъдържание до 3 г/л. Типово работно налягане: 4-6 бара.Максимално работно налягане: 17 бар.Максимална температура: 50°С.Диапазон за pH: 4-11. Спецификация на елементитеРазмери на елемента *Характеристика на елементитеРазмери на елементаРазмери на елемента Нисконапорните рулонни обратноосмотични елементи от серия AK са предназначени за деминерализация на води за питейни и стопанско-битови нужди с общо солесъдържание до 3 г/л. Типово работно налягане: 4-6 бара.Максимално работно налягане: 17 бар.Максимална температура: 50°С.Диапазон за pH: 4-11. Спецификация на елементитеРазмери на елемента *Характер
